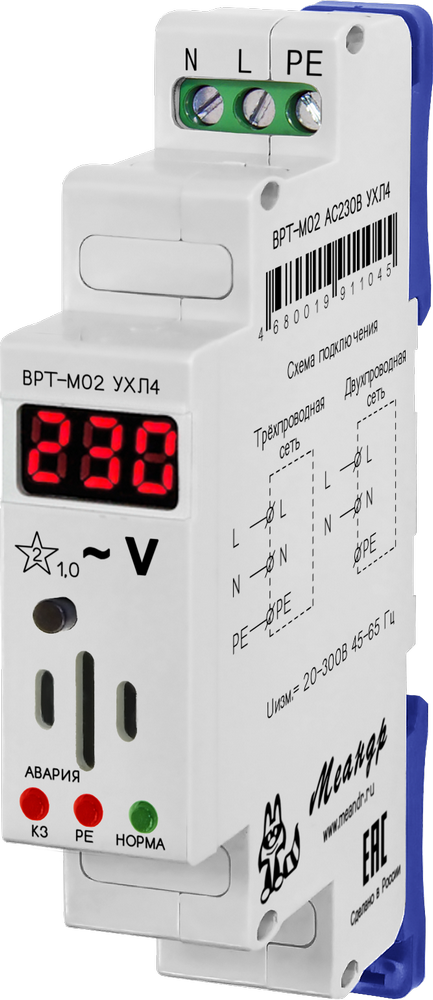

Измеритель тока короткого замыкания ВРТ-М02 АС230В УХЛ4

НАЗНАЧЕНИЕ

Измеритель тока короткого замыкания ВРТ-М02 арт. 4680019911045 (далее ВРТ-М02) предназначен для контроля текущего значения напряжения в электрических цепях переменного тока, а так же постоянного контроля величины тока короткого замыкания в цепи "Фаза-Ноль" и отслеживания защитного проводника PE.

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

Питание устройства осуществляется от контролируемой цепи. При подаче питания, если напряжение питания находится в диапазоне от 20 до 300 В, то на цифровом индикаторе осуществляется отображение текущего значения величины напряжения питания. В процессе работы ВРТ-М02 осуществляет постоянное измерение сопротивления в цепи "ФАЗА-НОЛЬ". Проверяет расчетное значение тока короткого замыкания на правильность установленного автоматического защитному выключателю (соответствие номинала автоматического выключателя и характеристики электромагнитного расцепителя – А, В, С или D). Если значение тока КЗ станет ниже, чем значение, при котором установленный автоматический выключатель произведет мгновенное отключение нагрузки, то ВРТ-М02 подаст звуковой и световой сигнал. Тип установленного автоматического выключателя выбирается в настройках (номинальный ток от 10А до 100А, характеристика электромагнитного расцепителя – А, В, С или D). Сигнал о несоответствии автоматического выключателя текущим параметрам сети прекратится при восстановлении параметров или при смене типа запрограммированного автоматического выключателя.

Так же ВРТ-М02 детектирует нарушения целостности PE-проводника (обрыв, наличие напряжения) с немедленной активацией звукового и светового оповещения (горит красный индикатор «Авария РЕ»).

Для того что бы отобразить на дисплее значение тока короткого замыкания в Амперах необходимо нажать на кнопку, которая расположена на лицевой панели:

1. первое нажатие – индикация максимального напряжения с момента последнего сброса,
2. второе нажатие – индикация минимального напряжения с момента последнего сброса,
3. третье нажатие – индикация количества включений (пропаданий сетевого напряжения) с момента последнего сброса,
4. четвертое нажатие – индикация усреднённого тока КЗ с момента последнего сброса (сопровождается миганием светодиода "КЗ"),
5. пятое нажатие – индикация запрограммированного значения тока и характеристики автомата защиты,
6. шестое нажатие – напряжение PE (сопровождается миганием светодиода "РЕ"),
7. седьмое нажатие – возврат в начало (режим индикации напряжения).

Через 10 секунд бездействия (без нажатия кнопок) ВРТ-М02 автоматически переключается в режим отображения напряжения сети.

ВАЖНО! ВРТ-М02 необходимо устанавливать только ДО УЗО (устройства защитного отключения).

ВАЖНО!  ВРТ-М02 относится к средствам технологического контроля и не требует периодической поверки.

ВАЖНО!  ВРТ-М02 не фиксирует параметры сети в памяти в момент их просмотра.

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ ВРТ-М02

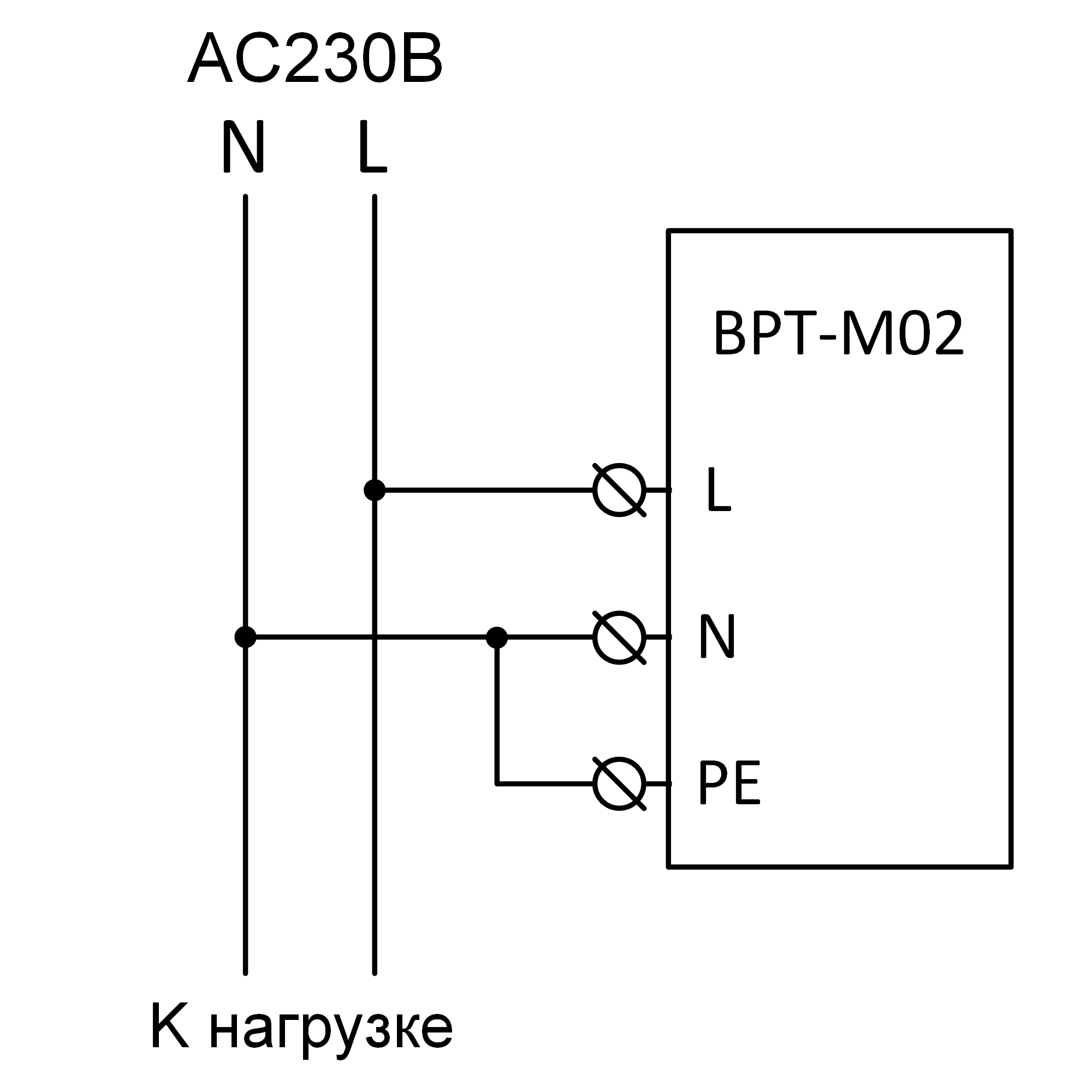

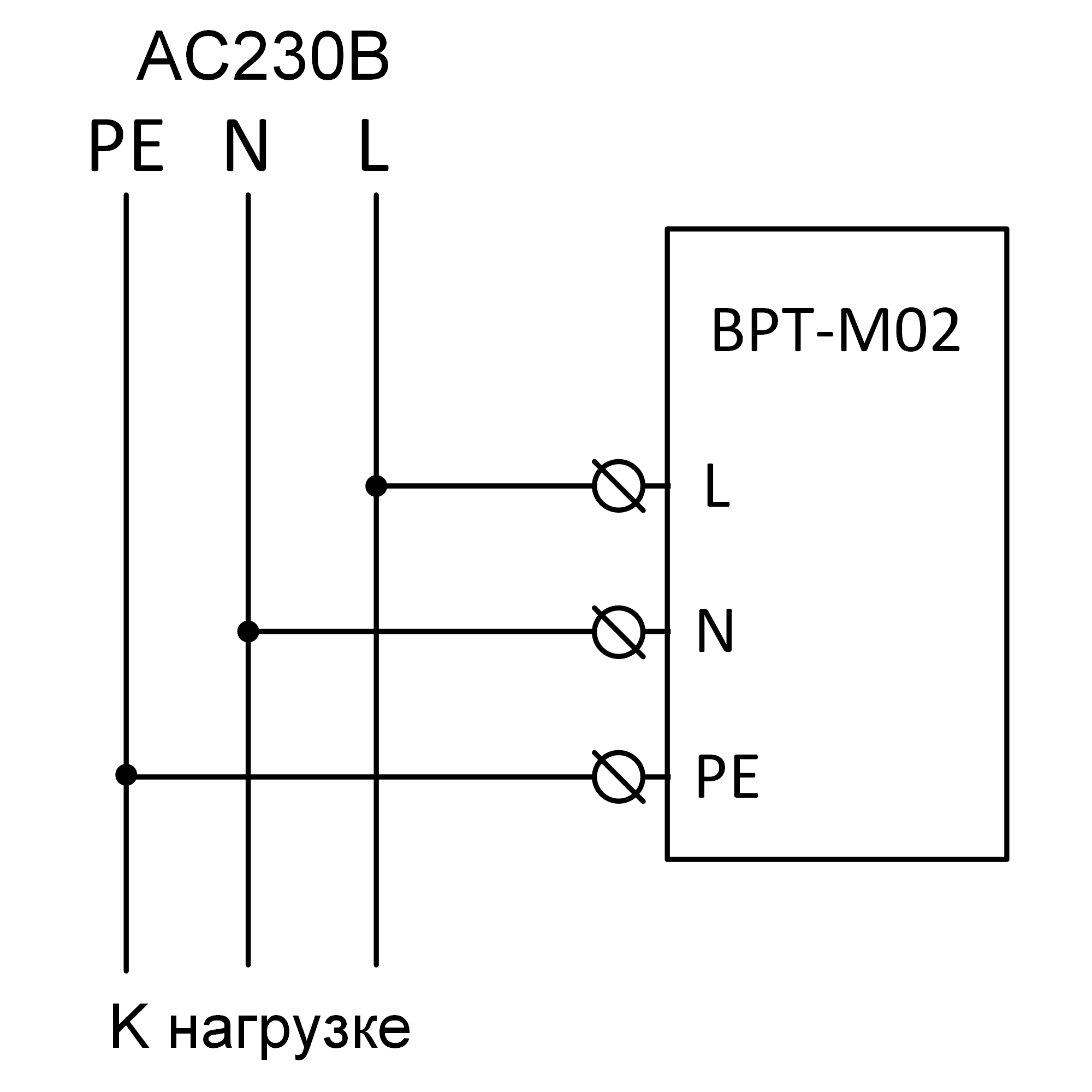

Подключение к трёхпроводной сети	Подключение к двухпроводной сети

ГАБАРИТНЫЕ РАЗМЕРЫ
