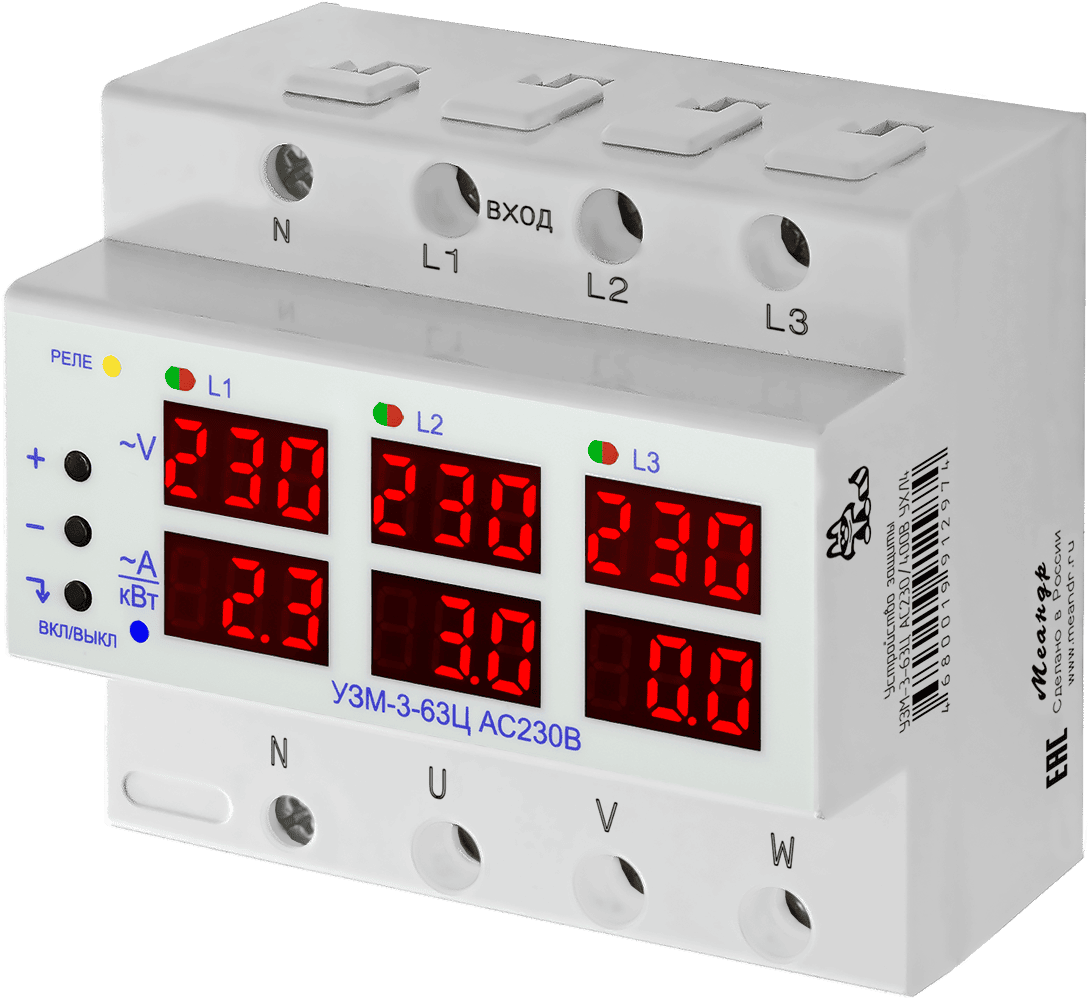

Устройство защиты УЗМ-3-63Ц AC230В/AC400B УХЛ4

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-3-63Ц УХЛ4 арт. 4680019912974 (далее устройство) представляет собой многофункциональное реле контроля параметров сети, выполняющее защиту трехфазного оборудования (3P + N) при: выходе напряжения за установленные пределы (повышение/понижение); обрыв любой фазы или нейтрального проводника; нарушении порядка чередования фаз; асимметрии фаз; межфазных замыканиях (слипание фаз); отклонении частоты сети (актуально при работе от генераторных установок). Дополнительно обеспечивает защиту от высоковольтных импульсов встроенными варисторами и от длительных перегрузок по току (контроль мощности). Отображает на встроенных дисплеях величины напряжения, тока или мощности.

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После восстановления питания устройству требуется 3-4 секунды для инициализации и готовности к работе. Отсутствие показаний на дисплее в течение периода инициализации соответствует штатному режиму работы устройства. По завершении инициализации активируется индикаторная панель, и устройство переходит в режим непрерывного мониторинга параметров сети: напряжения и силы тока.
Устройство автоматически запускает отсчёт установленной задержки включения (2-999 сек, по умолчанию 10 сек) при соблюдении условий: отсутствие ручного отключения и допустимое входное напряжение. По истечении заданного временного интервала устройство подаст питание на защищаемую нагрузку. Любое аварийная ситуация, возникшая во время отсчета, немедленно прерывает процесс отсчета и блокирует включение.

Функционал устройства допускает неограниченное по времени отключение защищаемой цепи. Активация кнопки "Вкл/Выкл" при включенном реле переводит в режим принудительного отключения. Функция ручного управления блокируется при аварийных режимах работы сети (отклонение напряжения, перегрузка по мощности и т.д.).

ВАЖНО!  При аварийном отключении разрываются все 3 фазных проводника одновременно. Пофазное отключение не предусмотрено конструкцией. Нейтральный проводник (N) не подвергается коммутации и остается постоянно подключенным. Прохождение нейтрали через устройство носит опциональный характер.

Функция контроля напряжения.
При выходе напряжения любой фазы за установленные пользователем пределы (по умолчанию: нижний 170В, верхний 270В) или за критический порог на время превышающее время реакции, устройство после заданной временной задержки инициирует отключение выходных цепей для защиты оборудования. Кратковременные отклонения параметров сети, длительность которых не превышает установленного времени реакции защиты, не приводят к отключению нагрузки.

После аварийного отключения нагрузки устройство продолжает мониторинг параметров сети для определения возможности восстановления питания. При стабилизации сетевого напряжения в диапазоне (Uмин + гистерезис) < U < (Uмакс - гистерезис) в течение заданного времени задержки включения, устройство автоматически восстановит подачу питания на защищаемую цепь.
ВАЖНО! Устройство обеспечивает коммутацию нагрузок с максимальным током 63А. Это означает, что превышать данное значение нельзя! Допускается применения с любыми типами автоматических выключателей номиналом до 63А (включительно).

Функция контроля мощности (отключаемая).
При активации функции ограничения мощности (установка значения Phi менее 13 кВт) устройство дополнительно осуществяет непрерывный мониторинг токовой нагрузки по каждой фазе, что позволяет осуществить расчет текущей потребляемой мощности. В случае превышении установленного порога мощности и сохранении этого состояния дольше времени реакции, устройство инициирует аварийное отключение нагрузки. После нормализации параметров сети и выдержки установленного временного интервала, устройство автоматически восстановит подачу питания на нагрузку.

Функция контроля чередования фаз (отключаемая).
При активации функции контроля чередования фаз (установка в настройках параметра Abc = "On"), то устройство осуществляет непрерывный контроль соответствия фазовой последовательности, блокируя подачу питания при нарушении установленного порядка чередования. В случае обнаружения изменения фазовой последовательности на входе, устройство инициирует аварийное отключение нагрузки с фиксированной временной задержкой 200 мс. Для восстановления правильной фазовой последовательности необходимо выполнить перекоммутацию проводников в клеммах L2 и L3 входного подключения.

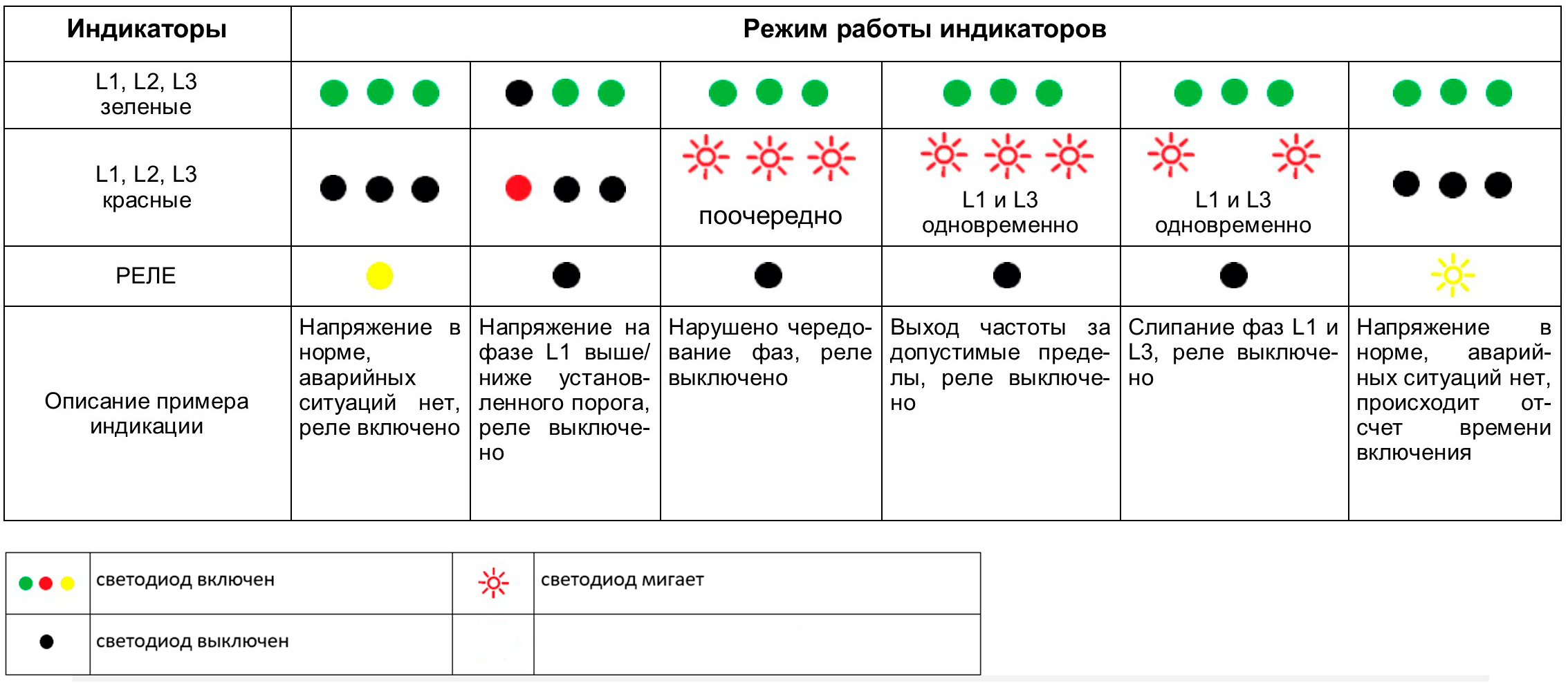

ВАЖНО! При подаче идентичной фазы на все входы устройства будет зафиксировано нарушение чередования фаз, что приведет к блокировке подачи питания на нагрузку с индикацией ошибки (попеременным миганием светодиодов L1, L2, L3).

Функция контроля частоты сети.
Контроль частоты сети является обязательной функцией и не подлежит отключению, с установленным диапазоном допустимого отклонения от 45 до 55Гц. При выходе частоты за пределы диапазона устройство начнет отсчитывать задержку отключения, по истечении которой произойдет отключение нагрузки от цепи питания.

Функция контроля асимметрии фаз.
Контроль фазовой асимметрии является обязательной функцией и не подлежит отключению, с установленным пределом допустимого перекоса 35%. При превышении допустимого уровня фазовой асимметрии устройство начнет отсчитывать задержку отключения, по истечении которой произойдет отключение нагрузки от цепи питания.

Рекомендуемые настройки пределов напряжения. В основном большинству электроприборов допустимое значение верхнего предела Uмакс = 255В, а нижнего 170-190В (что предотвращает повреждение холодильников, двигателей и другой техники при критических отклонениях напряжения). При выборе узкого рабочего диапазона (210-240В) возможно вызвать неоправданно частые отключения из-за естественных колебаний напряжения в сети.
ВАЖНО! Устройство осуществляет регистрацию и хранение в памяти последних аварийных событий с привязкой к каждой фазе, включая учет общего количества срабатываний. Устройство предоставляет доступ к  данным, включая количество зарегистрированных аварийных событий, максимальное / минимальное зафиксированное напряжение (данные актуальны с момента последнего сброса).

ВАЖНО! Устройство предназначено для установки исключительно на стандартную DIN-рейку (35 мм).
