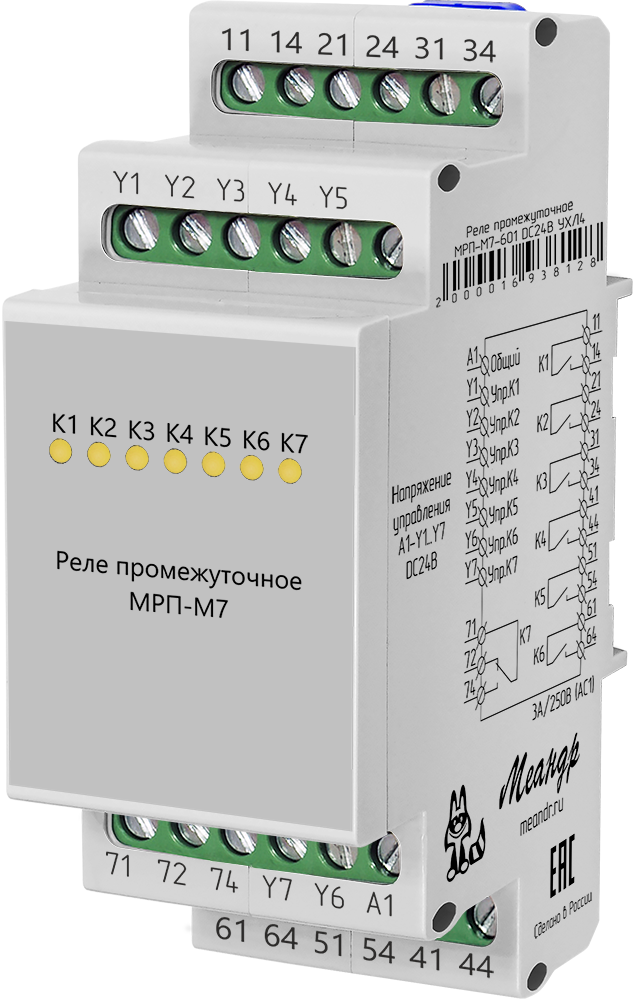

Реле промежуточное многоканальное МРП-М7-601 DC24В УХЛ4

Артикул: 2000016938128

MPN: 2000016938128

5,950⁰⁰ ^Р

Остаток на складе: 10 шт.

Срок возврата: 10 раб. дн.

+ −

Скидки

Доставка

Варианты оплаты

Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

Описание
Характеристики
Прикрепленные файлы

НАЗНАЧЕНИЕ

Модульное многоканальное промежуточное реле МРП-М7-601 DC24В УХЛ4 арт. производителя 2000016938128 (далее устройство) обеспечивает гальваническую развязку между цепями управления и силовыми цепями. Устройство обеспечивает управление нагрузкой с различными напряжениями и типами тока (AC/DC) в цепях управления и коммутации благодаря полной гальванической развязке. МРП-М7 расширяет коммутационные возможности, увеличивая количество контактных групп и/или мощность нагрузки в управляемых цепях. Например, при недостаточной выходов контроллера, усиливая слаботочные сигналы. Выходной сигнал контроллера используется для управления катушкой промежуточного реле, которое, в свою очередь, коммутирует нагрузку.

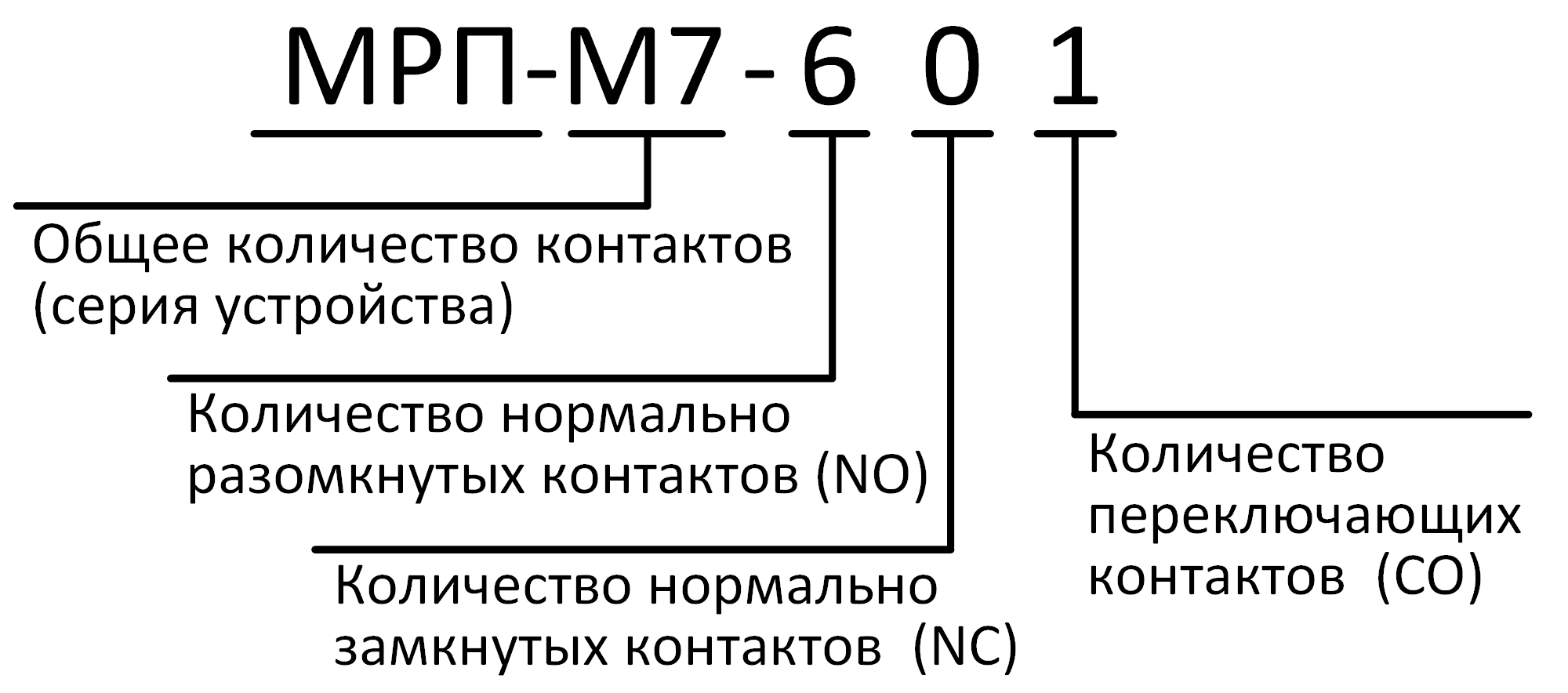

СТРУКТУРА ВАРИАНТОВ ИСПОЛНЕНИЯ МРП-М7 И ИХ РАСШИФРОВКА

ОПИСАНИЕ РАБОТЫ

При подачи управляющего напряжения на клеммы A1 - Y1...Y7 включается встроенное исполнительное реле и световой индикатор выбранного канала (К1...К7). Контактные группы меняют состояние из нормально разомкнутого в нормально замкнутое (замыкаются контакты *1-*4, * - номер группы контактов) и размыкаются контакты 71-72. При снятии управляющего напряжения с клемм A1 - Y1...Y7, контакты *1-*4 размыкаются, а 71-72 замыкаются.

ВАЖНО! Цепи управления и силовые контакты имеют полную гальваническую развязку - подача напряжения на катушку не приведет к появлению напряжения на силовых контактах.

Конструкция включает семь гальванически изолированных контактных групп с индивидуальным управлением, объединенных в единый корпус. МРП-М7 оснащен встроенной защитой от индуктивных выбросов, от коммутации исполнительных реле. Дополнительных снаберных цепей не требуется. Контактная группа позволяет коммутировать ток до 3А (АС1) при напряжении AC250В 50Гц или DC30В. Суммарный продолжительный ток через все контактные группы не должен превышать 10А.

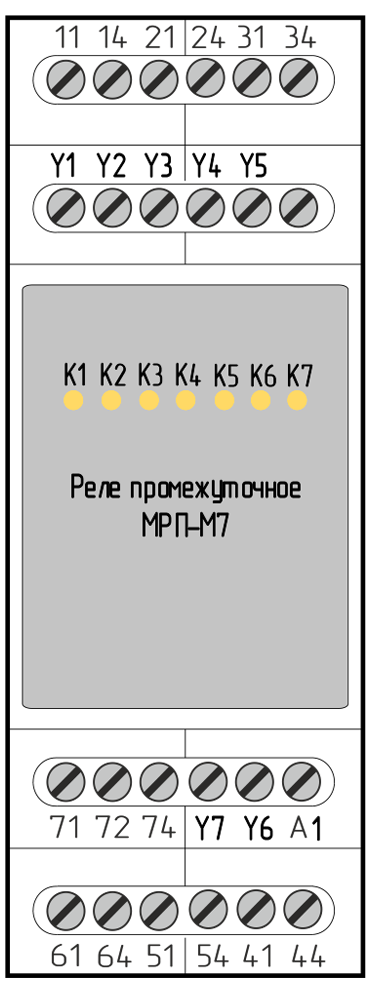

КЛЕММЫ ПОДКЛЮЧЕНИЯ

На контакт A1 подается постоянное напряжение питания (общий).
Контакты переключаются (К1-К7) независимо друг от друга.
