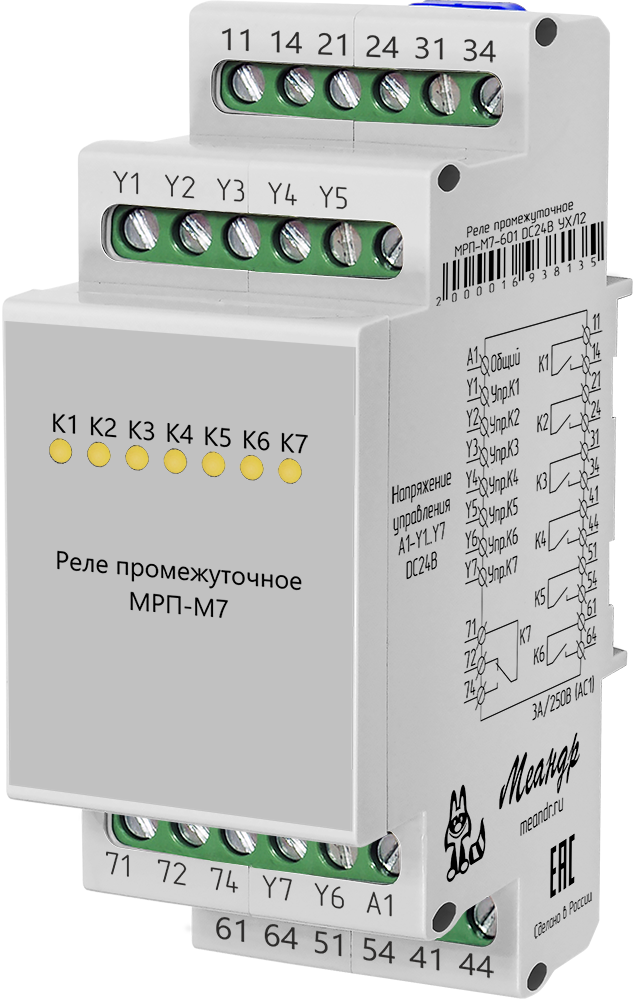

НАЗНАЧЕНИЕ
Модульное многоканальное промежуточное реле МРП-М7-601 DC24В УХЛ2 арт. производителя 2000016938135 (далее МРП-М7) предназначено для гальванического разделения силовых цепей и сигнальных цепей (цепей управления). Применение данного реле позволяет управлять нагрузкой как при разном по номиналу напряжении управляющего сигнала и напряжении нагрузки, так и при различном роде тока (постоянный / переменный) в управлении МРП-М7 и в коммутируемых цепях. Промежуточное реле также может использоваться для увеличения количества групп контактов в коммутируемых цепях или величины коммутируемой мощности. Например, при недостаточной мощности выходного сигнала от контроллера. В данном случае выходной сигнал используется, как сигнал управления для промежуточного реле.

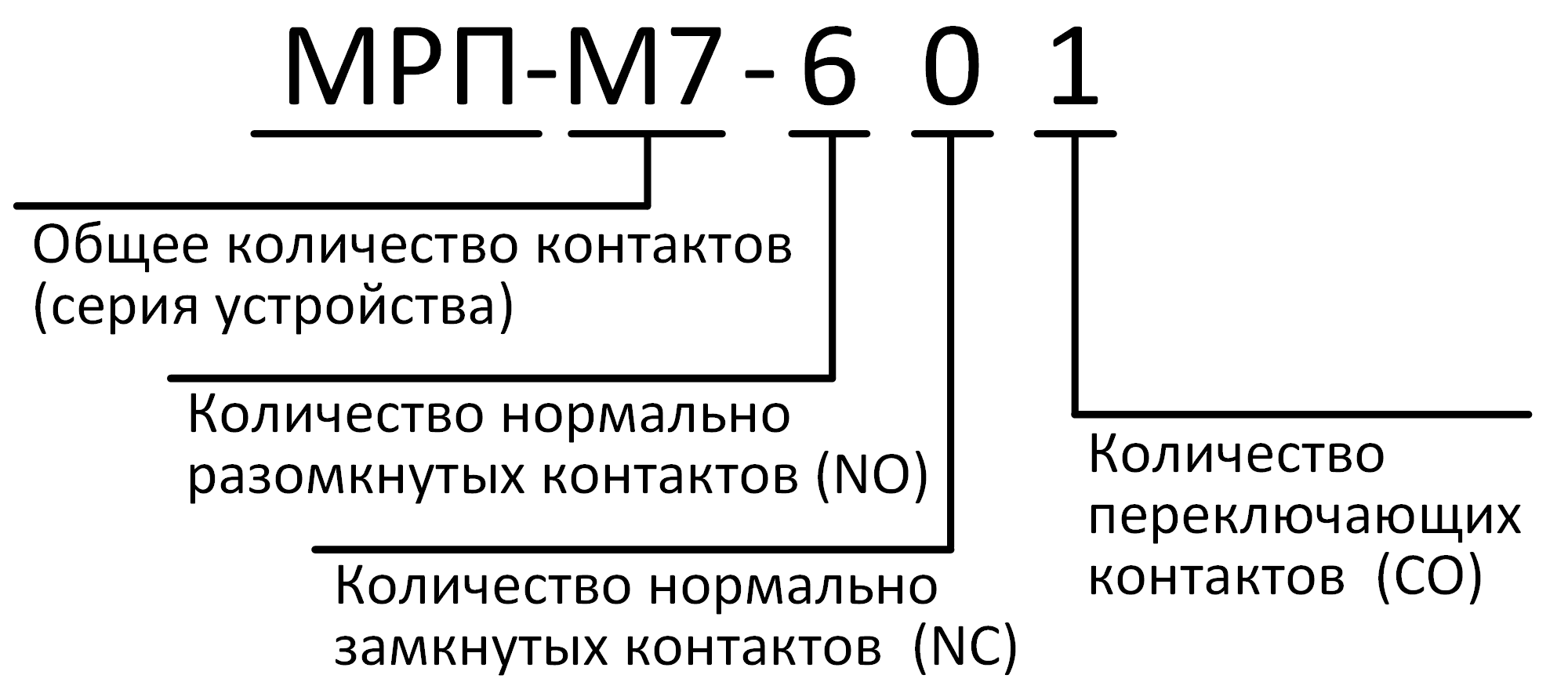

СТРУКТУРА ВАРИАНТОВ ИСПОЛЕНИЯ МРП-М7 И ИХ РАСШИФРОВКА
ОПИСАНИЕ / ПРИНЦИП РАБОТЫ
После подачи питания на контакты A1 - Y1...Y7 включается встроенное исполнительное реле и загорается светодиодный индикатор наличия питания К1...К7. Контактные группы переходят из нормально разомкнутого состояния в нормально замкнутое (замыкаются контакты Х1-X4, Х - номер группы контактов) и размыкаются контакты 71-72. При отключении питания с контактов A1 - Y1...Y7, контакты Х1-Х4 размыкаются (Х - номер группы контактов), а 71-72 замыкаются.
ОБРАТИТЕ ВНИМАНИЕ! После подачи питания на контакты A1 - Y1...Y7 никакого напряжения на контактах Х1,2,4 не появится. Так, как цепь питания МРП-М7 и контактные группы не связаны между собой электрически внутри.
Устройство содержит семь групп контактов с независимым управлением, интегрированных в общий корпус. МРП-М7 имеет встроенную защиту от индуктивных выбросов при коммутации исполнительных реле. Дополнительных RC цепей не требуется. Каждая группа контактов позволяет коммутировать ток до 3А (АС1) при напряжении AC250В 50Гц или DC30В. Суммарный продолжительный ток через все контактные группы не должен превышать 10А.

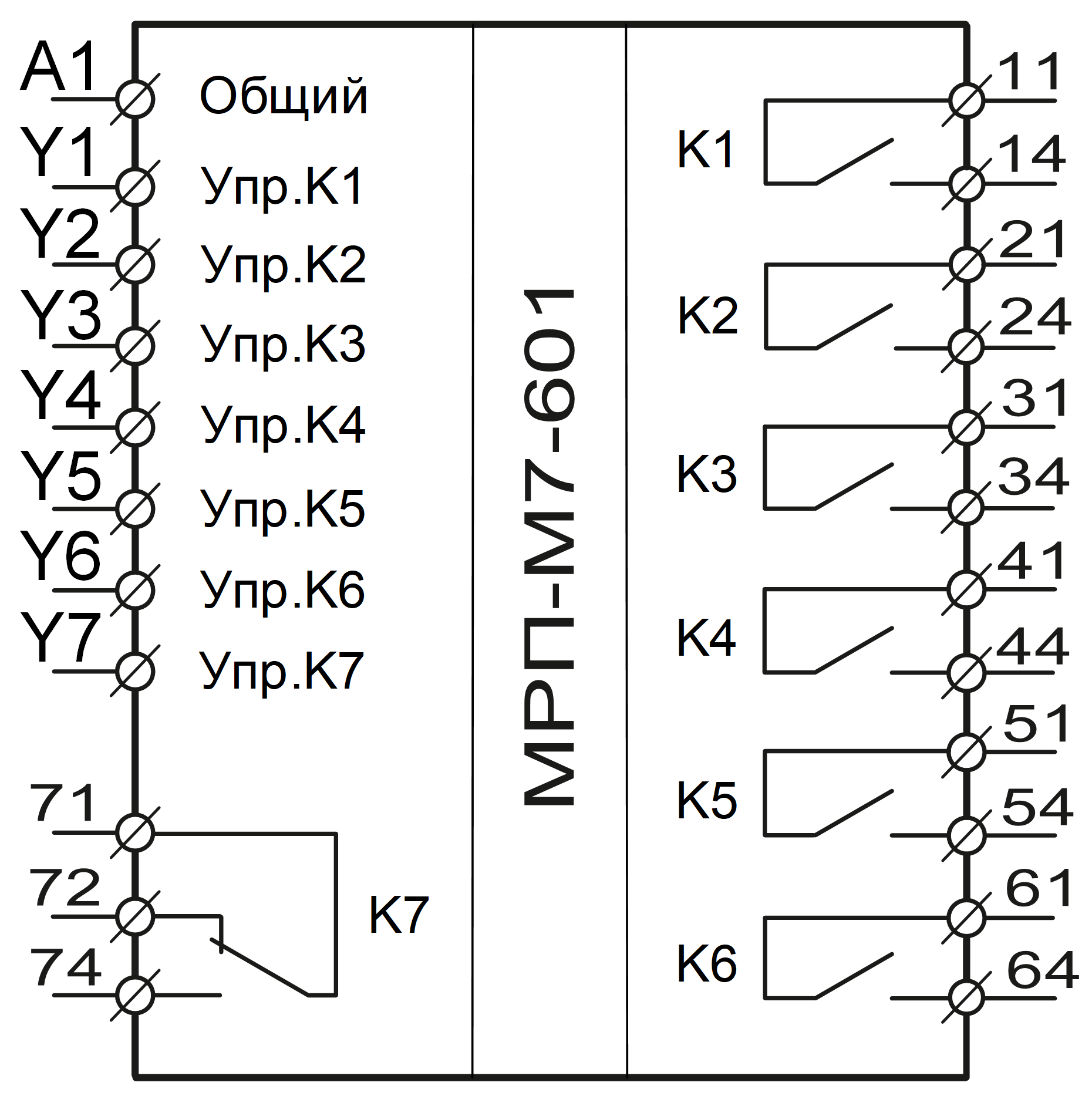

ПРИМЕР ПОДКЛЮЧЕНИЯ МРП-М7-601
| При подаче питания на А1 - Y1...Y7 контакты независимо друг от друга замыкаются (переключаются - К7). |
 |
Напряжение питания катушки управления – DС24В.

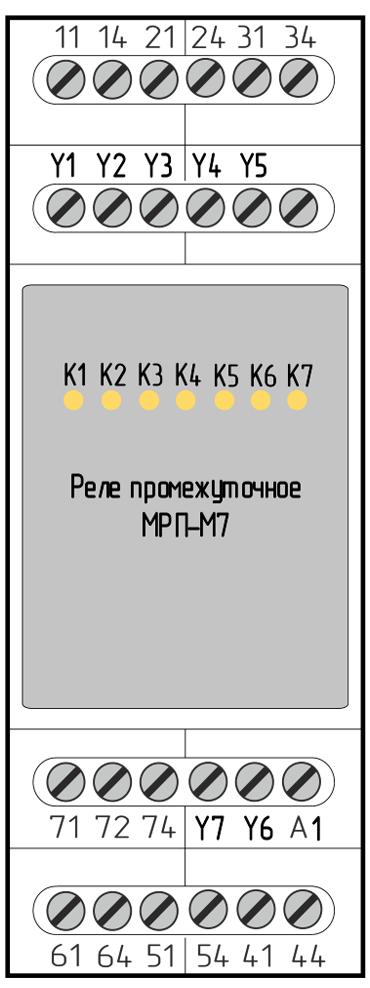

ГАБАРИТНЫЕ РАЗМЕРЫ И ВИД С ЛИЦЕВОЙ СТОРОНЫ
ОБРАТИТЕ ВНИМАНИЕ! Требуемый момент затяжки - 0,4 Н·м. Использование динамометрического инструмента обязательно.
