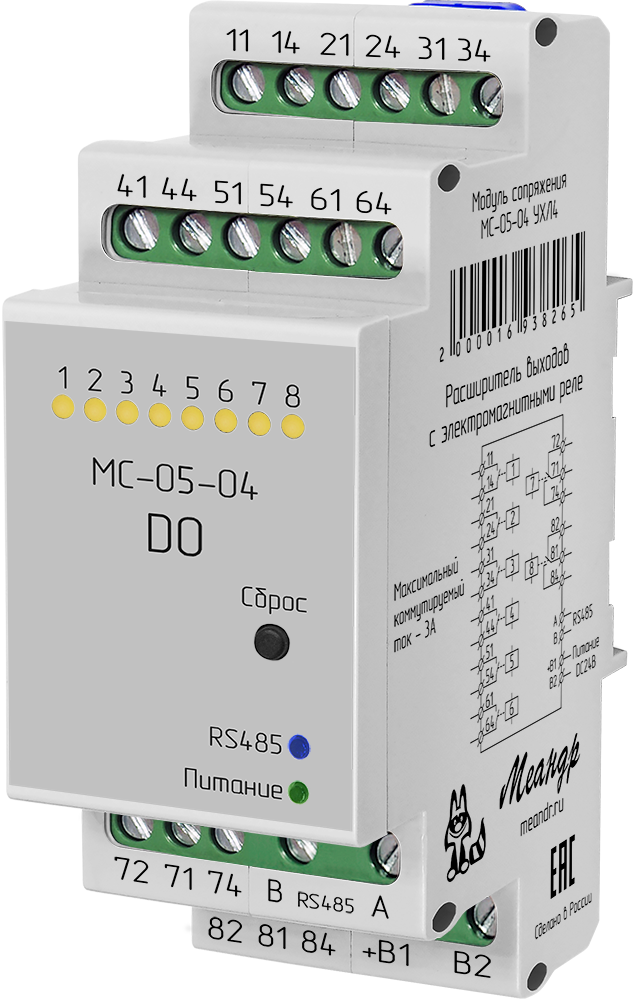

Модуль сопряжения МС-05-04 УХЛ4
НАЗНАЧЕНИЕ
Модуль сопряжения МС-05-04 УХЛ4 арт. производителя 2000016938265 (далее устройство) предназначено для масштабирования колличества дискретных выходов устройств управления (ПЛК, ПК, панелей операторов и т.д.). Устройство с электромагнитными моностабильными реле - шесть независимых нормально-разомкнутых контакта NO и две независимые переключающие группы контактов СO. Подключение и управление осуществляются по стандартному протоколу Modbus RTU через последовательный интерфейс RS-485.
ОПИСАНИЕ РАБОТЫ
Управление устройством реализовано через запись в регистры Modbus RTU, где каждый из дискретных выходов (DO) независимо контролируется через выделенные регистры состояния (1 выход = 1 реле = 1 регистр).
1. При подаче команды управления (запись в регистр Modbus):
НО контакты (х1-х4) замыкаются (переходят в нормально замкнутое состояние);
СО контакты (71-72, 81-82) размыкаются;
Светодиодный индикатор соответствующего выхода загорается.
2. При снятии команды (запись или потеря связи):
НО контакты (х1-х4) размыкаются;
СО контакты (71-72, 81-82) замыкаются;
Светодиодный индикатор соответствующего выхода гаснет.
Функция безопасного состояния. автоматически переводит выход в предустановленное состояние (разомкнуто / замкнуто) при отсутствии обращений к регистру Modbus дольше заданного таймаута (по умолчанию 5000 мс), с индивидуальными настройками для каждой контактной группы через конфигурационные регистры.
Мониторинг активности: При расхождении текущего состояния выхода с безопасным (напр., НО замкнуто при заданном "разомкнуто") запускается таймер (по умолчанию 5000 мс).
Поддержание связи: Таймер сбрасывается при любой операции чтения / записи управляющего регистра.
Аварийный переход: При отсутствии связи дольше таймаута выход принудительно переходит в безопасное состояние.
ВАЖНО! Для сброса адреса Modbus и скорости порта к заводским настройкам: удерживайте кнопку "Сброс" при включении питания до тройного мигания индикаторов (≈2 сек), остальные параметры сохранятся.

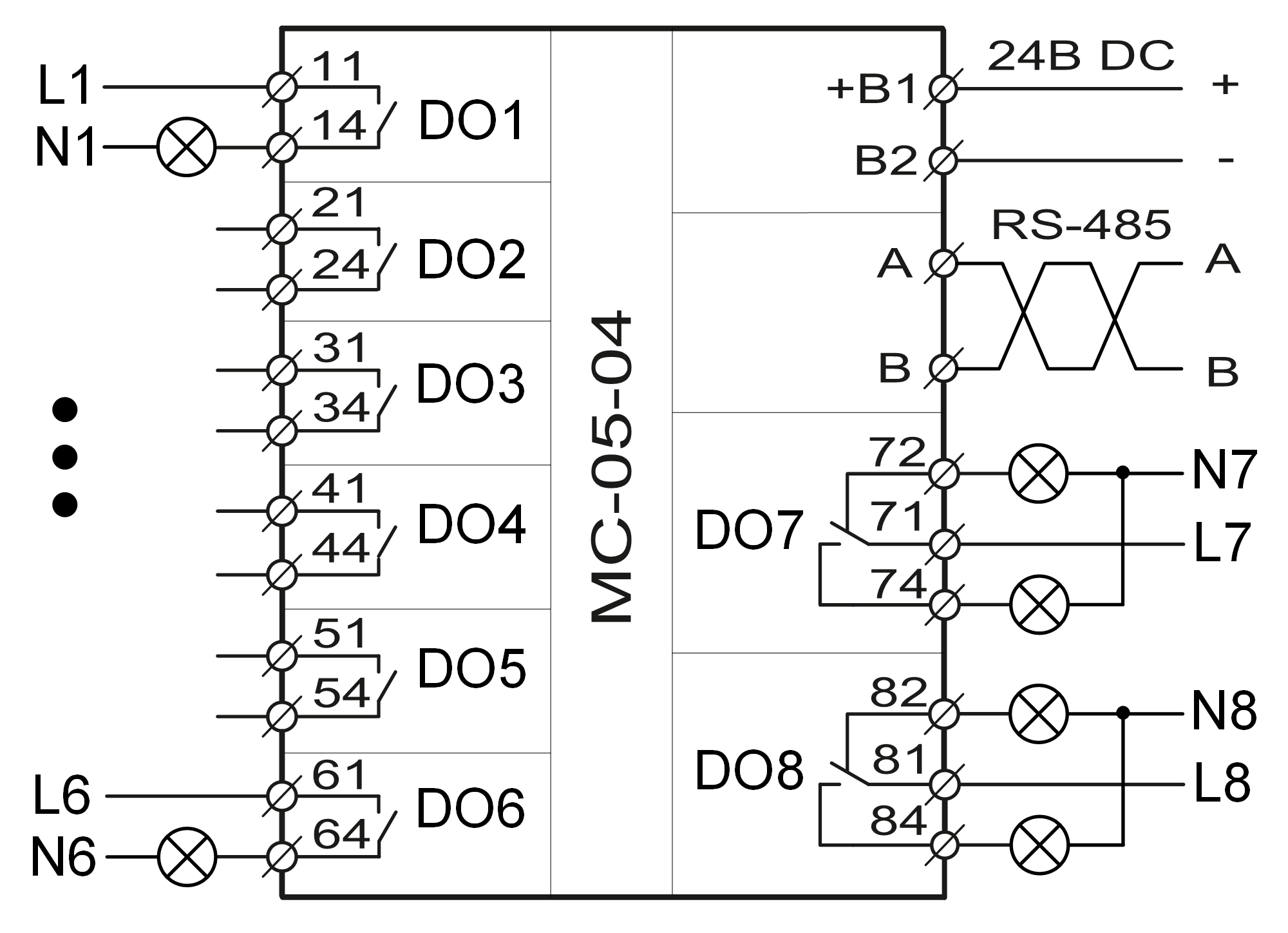

ПРИМЕР ПОДКЛЮЧЕНИЯ
| Оперативное питание подается на клеммы +B1-B2. Шина связи RS-485 подключается к клеммам А-В. Исполнительные контактные группы: DO1...DO6 - реле с нормально разомкнутыми контактами, DO7 и DO8 - реле с переключающими контактами. |
 |
Оперативное питания устройства – 24В DС.

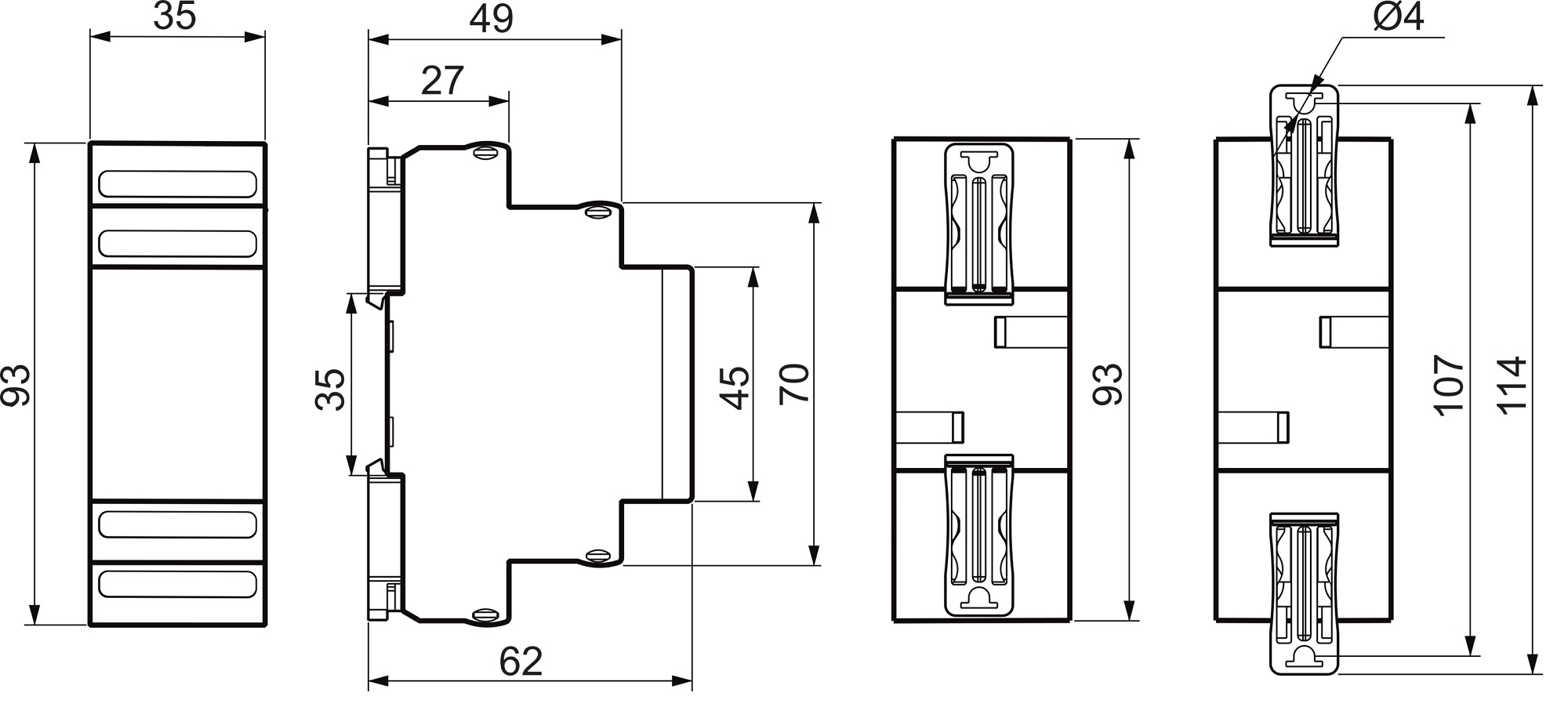

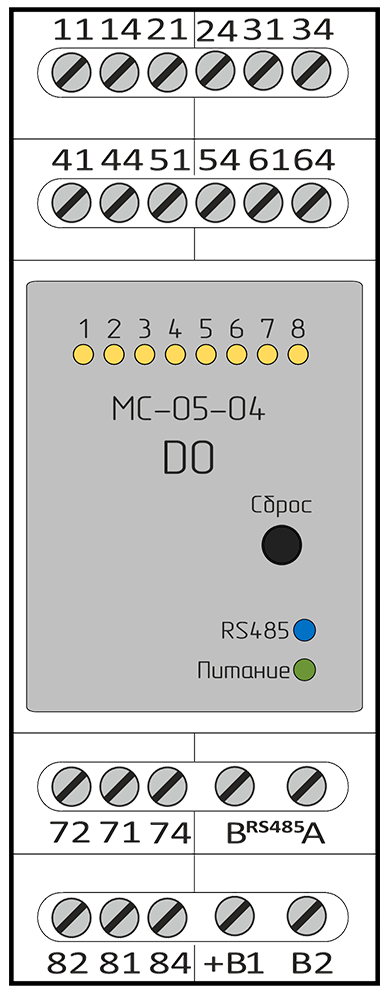

ГАБАРИТНЫЕ РАЗМЕРЫ И РАСПОЛОЖЕНИЕ КЛЕММ
ВАЖНО! Затягивать винтовые клеммы строго с моментом 0,4 Н·м — применение динамометрического ключа обязательно.
