Контактор модульный КМ-12 AC230В УХЛ2

2000016936605
3,70400 Р
10 раб. дн.
+
В избранное
Скидки
Доставка
Варианты оплаты
Наши преимущества

     Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

     Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

    Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

     Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

НАЗНАЧЕНИЕ

Контактор модульный типа КМ-12 (далее контактор) предназначен для гальванической развязки между силовыми цепями и цепями управления, а так же для дистанционного включения нагрузки путём подачи управляющего напряжения на вход контактора.

РАБОТА КОНТАКТОРА

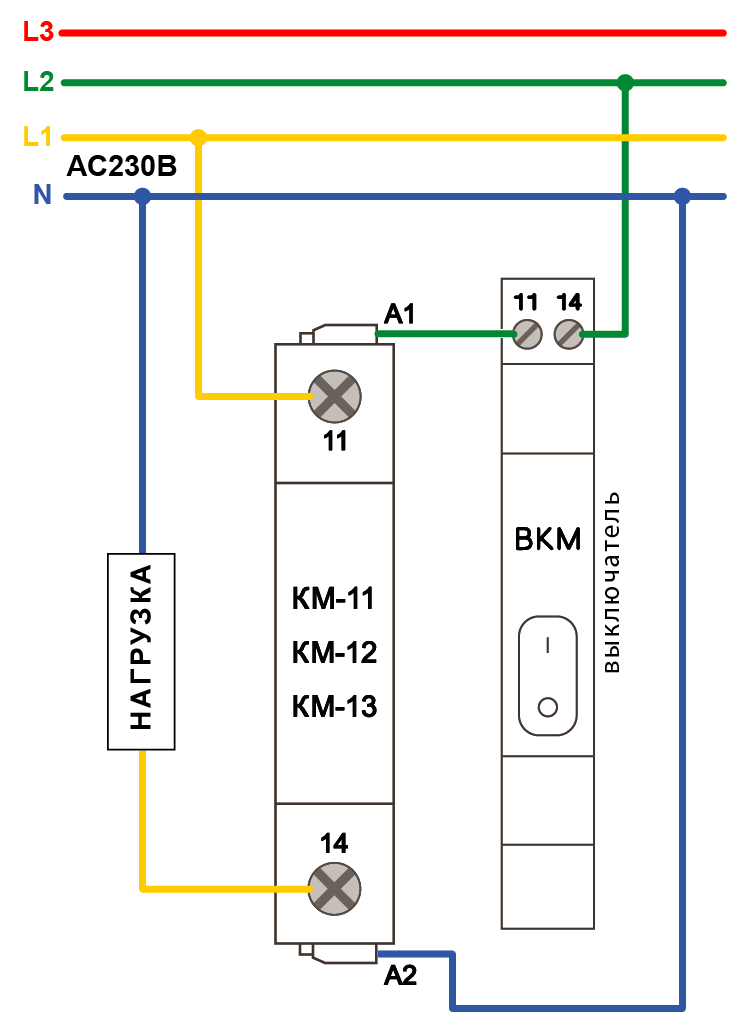

КМ-12 — позволяет настроить задержку отключения при пропадании или понижении управляющего напряжения. При подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается, включается желтый индикатор. После снятия напряжения с управляющих выводов начинается отсчет времени отключения (настраивается пользователем), желтый индикатор мигает, силовой контакт при этом остается замкнутым. По завершении отсчета силовой контакт размыкается, желтый индикатор выключается. Использование функции задержки отключения контактора, позволяет сохранить питание нагрузки при кратковременных пропаданиях или просадках сетевого напряжения на управляющих выводах А1 и А2.

А так же обратите внимание на контакторы КМ-11 (базовая версия) и КМ-13 (задержка на отключение).

ОСНОВНЫЕ ОСОБЕННОСТИ
  • Индикатор наличия питания и состояния встроенного реле;
  • Встроенные задержки выключения регулируемая пользователем;
  • 1 нормально открытый контакт 63А/AC250В;
  • Ширина 1 модуль (18 мм)
КОНСТРУКЦИЯ УСТРОЙСТВА

Контакторы выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715- 2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 35мм2. На лицевой панели прибора расположены индикаторы состояния контакта и питания.


УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
  • Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
  • Конденсация влаги на поверхности изделия не допускается;
  • Высота над уровнем моря не более 2000 м.

ГАБАРИТНЫЕ РАЗМЕРЫ

Габариты



Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка файлы)

Вес
0.2
Габаритные размеры (ШхВхГ)
18х83х68,5
Гарантия производителя
2 года
Диапазон напряжения питания AC (переменное)
180-250В
Диапазон рабочих температур
-40…+55°С
Задержка выключения регулируемая пользователем
1, 2, 3, 4, 5, 6, 7, 8, 9 (сек)
Максимальное напряжение питания
250В
Напряжение питания
Переменное
Напряжение питания AC (переменное)
230
Номинальная мощность нагрузки (AC230В)
14490Вт
Номинальный ток нагрузки
63А
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
25
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Страна происхождения
Россия
Тип контактной группы
1 NO
Частота напряжения питания (АС)
50
Бренд
Меандр

Руководство по эксплуатации (Паспорт_КМ_V05.pdf, 838 Kb) [Скачать]
