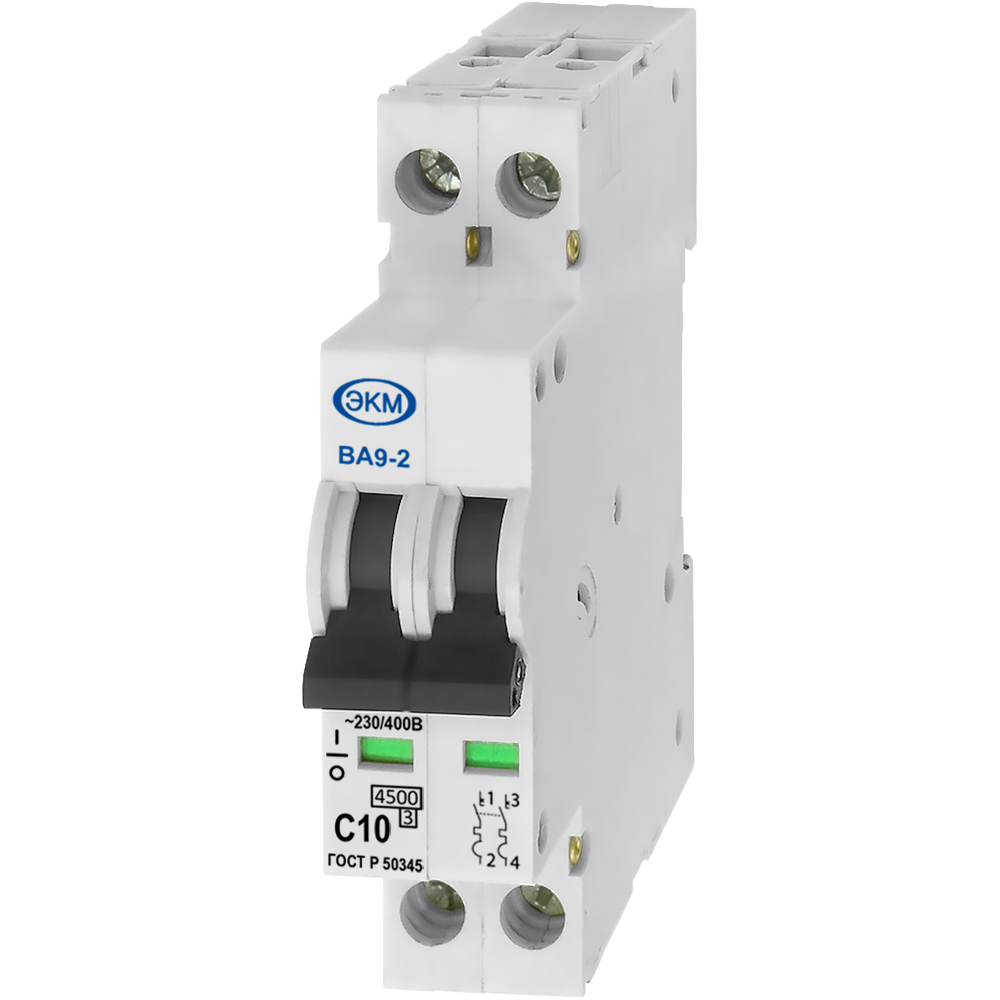

Автоматический выключатель ВА9-2 С10 4,5кА

4680019910642
40000 Р
Остаток на складе: 366 шт.
10 раб. дн.
+
В избранное
Скидки
Доставка
Варианты оплаты
Наши преимущества

     Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

     Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

    Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

     Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

НАЗНАЧЕНИЕ

Автоматический выключатель ВА9-2 (далее Устройство) предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Номинальный ток нагрузки 10А;
  • Номинальное рабочее напряжение 230/400В;
  • Характеристика срабатывания электромагнитного расцепителя - C
  • Наибольшая отключающая способность, не менее 4,5 кА;
  • Число полюсов - 2;
  • Ширина модуля 9 мм;
  • Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.

ГАБАРИТНЫЕ РАЗМЕРЫ

ВА9-2


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Вес
0.104
Габаритные размеры (ШхВхГ)
18х73х80
Гарантия производителя
1 год
Диапазон рабочих температур
-40…+55°С
Класс токоограничения
3
Механическая износостойкость, не менее
15000 циклов
Наибольшая отключающая способность, не менее
4,5 кА
Наличие драгоценных металлов (серебро), на полюс
0,3-0,5г
Номинальная частота тока сети
50/60 Гц
Номинальное рабочее напряжение Ue
230/400В
Номинальный рабочий ток Iн
10А
Относительная влажность воздуха
до 85% (при 25°С)
Сечение подключаемых проводников
16
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Страна происхождения
Китай
Характеристика срабатывания электромагнитного расцепителя
С
Число полюсов
2P
Электрическая износостойкость, не менее
6000 циклов
Бренд
ЭКМ

Паспорт (va-9.pdf, 1,559 Kb) [Скачать]

Сертификат (RU_C-CN.АД06.В.00080.pdf, 398 Kb) [Скачать]
