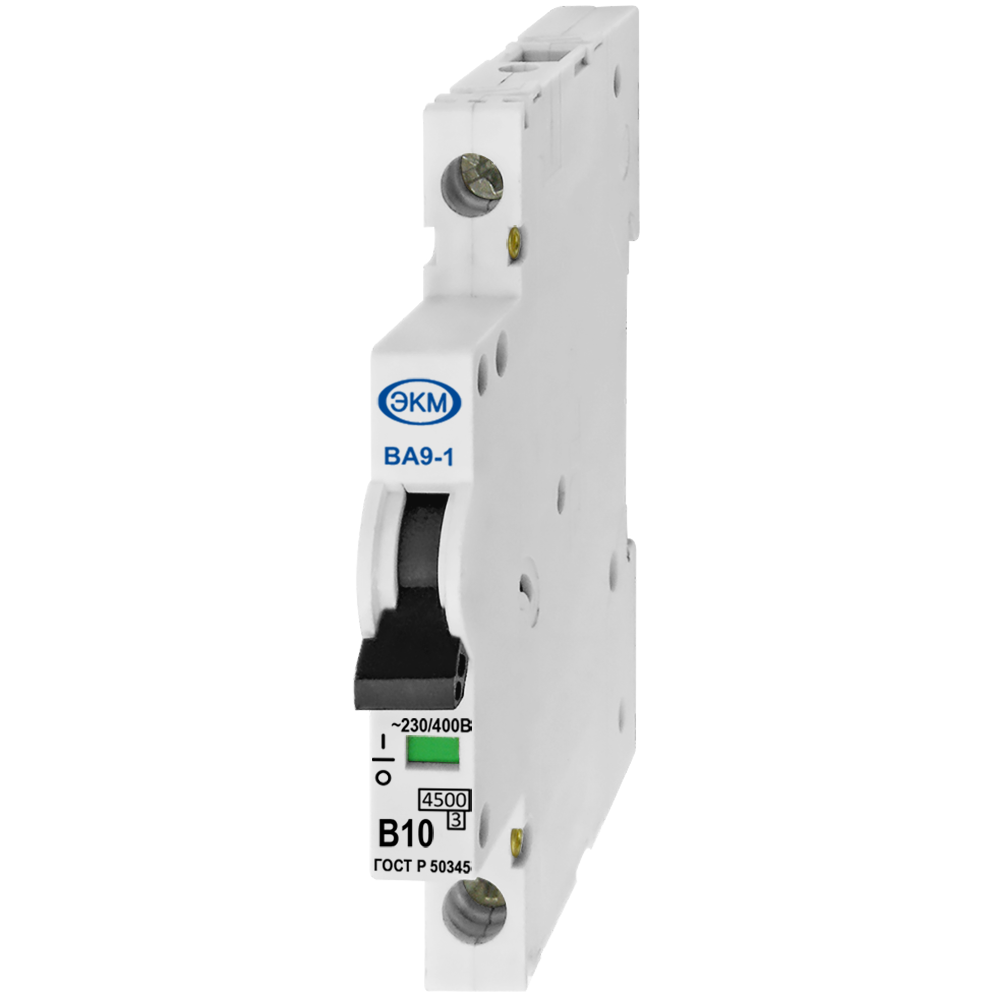

Автоматический выключатель ВА9-1 В10 4,5кА
НАЗНАЧЕНИЕ
Автоматический выключатель ВА9-1 (далее Устройство) предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Номинальный ток нагрузки 10А;
- Номинальное рабочее напряжение 230/400В;
- Характеристика срабатывания электромагнитного расцепителя - B
- Наибольшая отключающая способность, не менее 4,5 кА;
- Число полюсов - 1;
- Ширина модуля 9 мм;
- Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.
ГАБАРИТНЫЕ РАЗМЕРЫ
Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).
